Ноды

Определение

Ноды (от англ. nodes) — это визуально-программная архитектура функциональных блоков, из которых собирается схема обработки данных.

У каждого нода есть определённая задача. Один нод может создавать геометрию, другой — менять цвет, деформировать объект, смешивать изображения, рассчитывать значения или передавать результат дальше. Обычно у нода есть параметры, входы и выходы, через которые он соединяется с другими блоками.

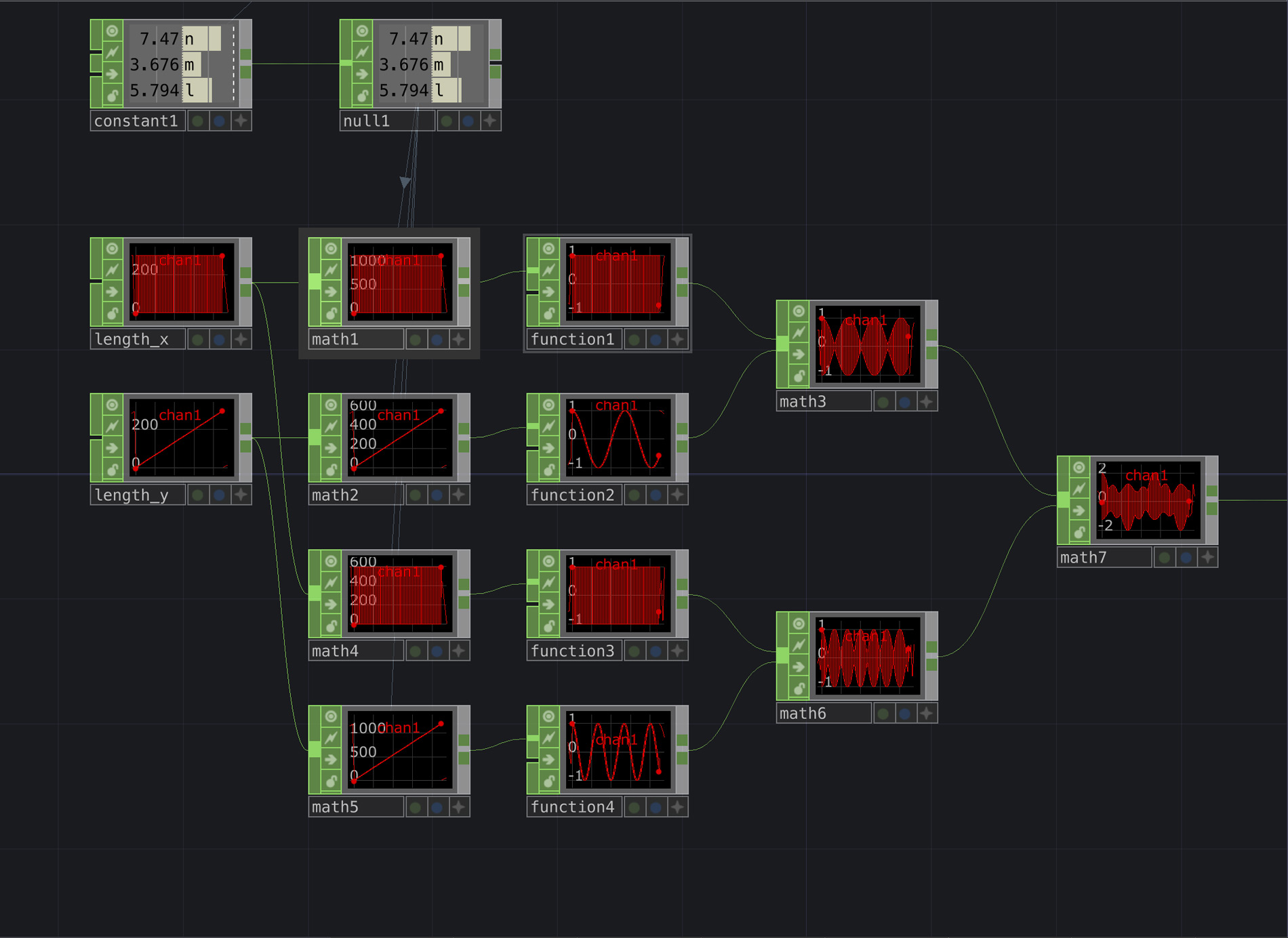

Связанные между собой ноды образуют нодовый граф — node graph. В некоторых программах также используются названия node tree, нодовое дерево или нодовая сеть. Связи внутри графа показывают, как данные, параметры или зависимости переходят от одного блока к другому.

Нодовый граф может быть процедурным, но процедурность не является обязательным свойством любых нодов. Нодовые системы применяются не только в моделировании, но также в композитинге, работе с материалами, анимации, риге, симуляциях и автоматизации производственных задач.

Зачем это нужно

Ноды помогают сделать структуру проекта более явной. Вместо длинной последовательности скрытых настроек видны отдельные операции и связи между ними: откуда поступают данные, как они изменяются и куда передаётся результат.

Такой подход удобен для задач, в которых один результат зависит от большого количества параметров. Например, изменение одного значения может повлиять на количество объектов, их масштаб, расположение, цвет или движение. Если зависимости выстроены корректно, систему можно перестраивать без ручного редактирования каждого элемента.

Нодовый граф также позволяет разветвлять поток обработки. Один источник может использоваться сразу в нескольких ветках, а результаты разных операций — объединяться дальше. Это полезно при создании вариативной графики, сложного композитинга, процедурной геометрии и систем, которые реагируют на звук или внешние данные.

Повторяющиеся части графа часто объединяются в группы, подграфы, макросы или цифровые ассеты — конкретное название зависит от программы. Такой блок можно использовать повторно и настраивать через ограниченный набор параметров.

Практическое применение

Процедурное моделирование. Нодовый граф может управлять формой, количеством и расположением объектов. С его помощью создают повторяющиеся архитектурные элементы, растительность, абстрактные структуры, типографические композиции и вариативные среды. В таком процессе граф обычно становится частью исходной сцены. После него геометрия передаётся на этапы шейдинга, анимации, освещения или рендера.

Источник: Cобственный материал авторов статьи

Материалы и шейдинг. Ноды используются для построения материалов: смешивания текстур, управления цветом, прозрачностью, отражениями, рельефом и другими свойствами поверхности. На вход графа могут поступать изображения, координаты, маски и числовые параметры, а на выходе формируется материал или отдельное его свойство.

Источник: YouTube

Анимация и моушн-графика. Через ноды можно связывать параметры объектов, задавать зависимости и создавать системы, которые изменяются во времени. Например, элементы могут реагировать на звук, данные, положение управляющего объекта или заданное математическое правило.

Источник: YouTube

Композитинг. В композитинге каждый нод выполняет отдельную операцию: цветокоррекцию, размытие, кеинг, трансформацию, работу с маской или объединение изображений. Рендер-пассы, графика и другие исходники поступают на вход графа, проходят через цепочку операций, а на выходе формируется скомпонованное изображение или видеопоследовательность.

Источник: ‍YouTube

Симуляции и эффекты. Нодовые системы могут управлять частицами, разрушениями, жидкостями, дымом и стилизованными эффектами. При этом результат зависит не только от параметров нодов, но также от времени, кеша, случайных значений и особенностей вычислительного движка.

Источник: ‍YouTube

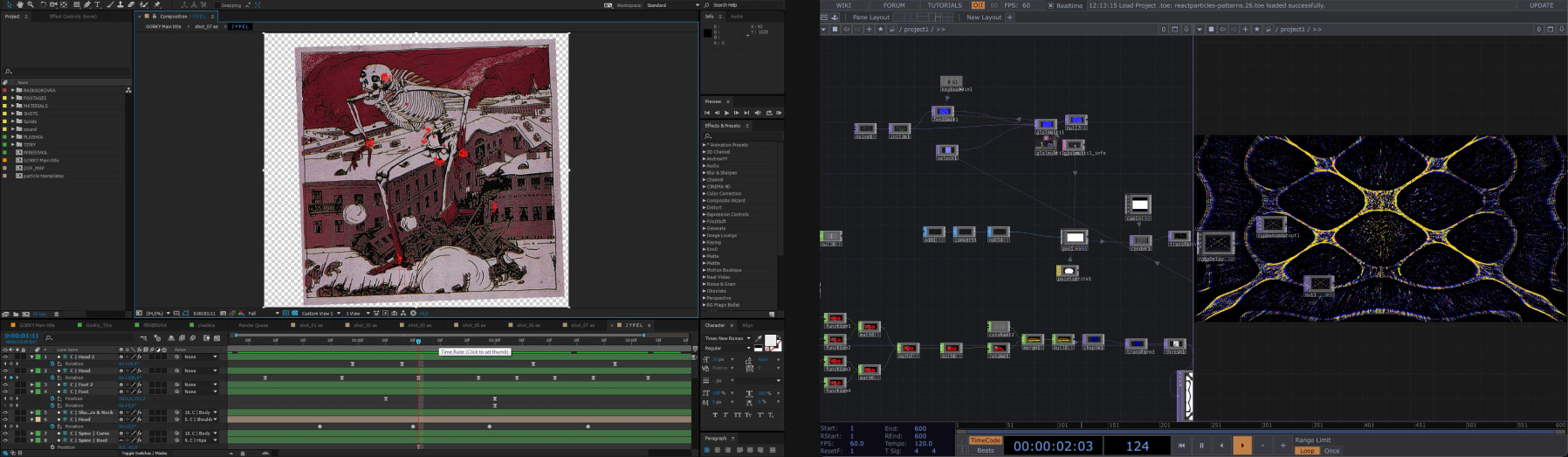

Чем ноды отличаются от слоевых систем

В слоевой системе структура проекта обычно строится как последовательность элементов, расположенных друг над другом. Порядок слоёв влияет на видимость, наложение и результат композиции.
‍
В нодовой системе основное значение имеют связи между блоками. Они показывают, какой результат используется следующим нодом, где поток разделяется на несколько веток и где отдельные ветки снова объединяются.

Это не означает, что ноды всегда лучше слоёв. Слоевой интерфейс может быть удобнее для простых композиций, монтажа и прямой работы с отдельными элементами. Нодовый граф обычно лучше показывает сложные зависимости, но при большом количестве блоков сам может стать перегруженным. Многие программы сочетают оба подхода. Слои могут использоваться для организации композиции, а ноды — для материалов, эффектов, геометрии или обработки изображения внутри неё.

Что учесть

• Организация графов. Нодовый граф не гарантирует автоматически понятную и безопасную структуру проекта. Если граф плохо организован, в нём могут появиться пересекающиеся связи, повторяющиеся операции, скрытые зависимости и непонятные названия.
• Зависимость элементов графа. Изменение нода в начале цепочки распространяется на зависимые части графа, но не всегда сохраняет их работоспособность. Например, изменение структуры геометрии, типа данных или набора атрибутов может нарушить операции, расположенные дальше.
• Производительность. Производительность зависит от программы, типа вычислений и устройства графа. Особенно большую нагрузку могут создавать сложная геометрия, симуляции, высокое разрешение, повторные вычисления и большое количество копий объектов.
• Способы упрощения графа. Для упрощения графа используются группы нодов, комментарии, цветовое кодирование, понятные названия и разделение сети на функциональные блоки. Эти приёмы помогают передавать проект другим специалистам и возвращаться к нему после длительного перерыва.
• Совместимость. Нодовый граф обычно хранится внутри исходного проекта и может зависеть от версии программы, подключённых модулей, сторонних плагинов и внешних файлов.

Что на выходе

• исходный проект с нодовым графом;
• процедурная сцена или система;
• материал;
• шаблон или группа нодов;
• цифровой ассет с настраиваемыми параметрами;
• скомпонованное изображение;
• видеопоследовательность;
• финальный рендер.

В производственной коммуникации важно различать финальный результат и исходный нодовый граф. Готовое видео или изображение можно просматривать независимо от программы, а редактируемый граф обычно требует исходного проекта, совместимого программного обеспечения и всех используемых зависимостей.
